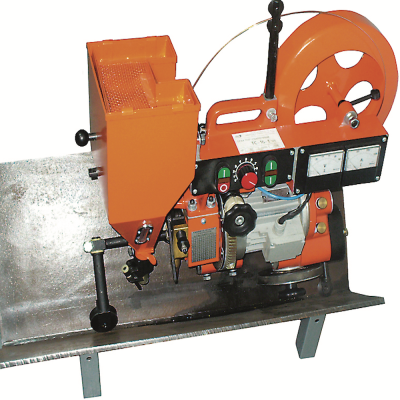

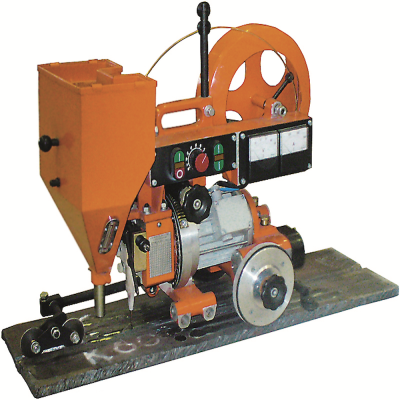

ТС-16, Сварочный трактор

Назначение сварочного автомата ТС-16

Сварочный автомат ТС-16 предназначен для сварки и наплавки электродной проволокой под флюсом изделий из малоуглеродистых сталей со ступенчатой регулировкой скорости подачи электродной проволоки и ступенчатой регулировкой скорости перемещения тележки (например, для сварки на стапеле).
Сварочный автомат ТС-16 представляет собой самоходное устройство, в котором подача сварочной проволоки и перемещение происходит автоматически.
Сварочный автомат ТС-16 производит сварку соединений встык с разделкой и без разделки кромок, с копирами и без копиров, угловых швов, нахлесточных соединений, а также сварку в «лодочку». Швы могут быть прямолинейными и кольцевыми. В процессе работы трактор передвигается по изделию или по уложенной на нем или рядом с ним направляющей.

Основные особенности

• Регулировки скоростей подачи электродной проволоки и скорости движения трактора (скорость сварки) – ступенчатые, при помощи сменных шестерен, что исключает влияние человеческого фактора на технологические режимы.
• Высокая надежность, проверенная и доказанная временем.
• Маленькие габаритные размеры, что позволяет использовать сварочный автомат на монтаже мостовых и других строительных конструкций с затрудненным доступом.

Два варианта исполнения

• ТС-16-1 – для работы с источниками ВДУ-1250, ВДУ-1202, ВДУ-1204, ВДУ-1601, ВДУ-1001. ТС-16-1 поставляется с блоком управления БПСА. Регулировка напряжения на дуге с помощью пульта управления трактора. Возможность регулировки напряжения на дуге во время сварки.
• ТС-16-2 – для работы только с ВДМ-1202СА.В исполнении ТС-16-2 блок управления не поставляется – встроен в ВДМ-1202СА. Установка напряжения на дуге с помощью балластных реостатов, во время сварки напряжение на дуге изменить нельзя.

Отличие между ТС-16-1 и ТС-16-2 состоит только в том, что на пульте управления трактором ТС-16-2 нет резистора дистанционного регулирования напряжения на дуге. Трактор ТС-16-2 не комплектуется блоком управления, соответствующая схема управления встроена в ВДМ-1202 СА.

Возможно изготовление тракторов и для работы с другими источниками, но при этом необходимо вносить изменения в электрическую схему источника, устанавливать дополнительные разъемы, изготавливать документацию. Такие работы возможны только по предварительному согласованию с изготовителем.

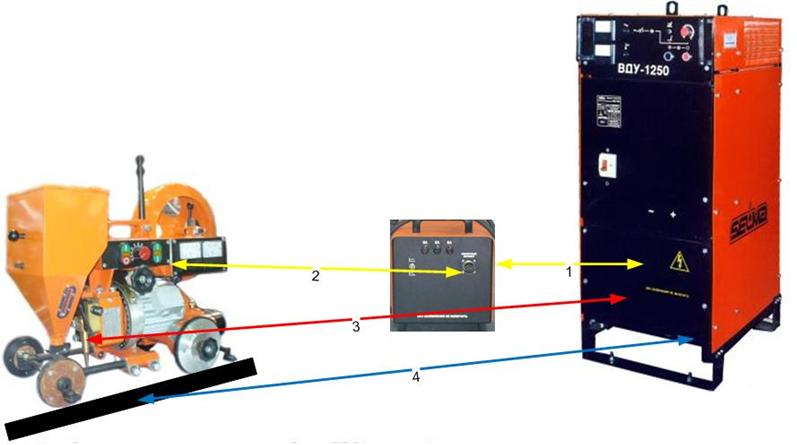

Схема подключения ТС-16-1 к источникам типа ВДУ

1. кабель управления от источника к блоку БПСА, длиной 2 м (в комплекте с блоком управления).
2. кабель управления от блока БПСА к трактору, длину кабеля определяет заказчик (изготавливается по отдельному заказу, в базовый комплект поставки не входит).
3. кабель прямой от »+» источника к токоподводу трактора, КОГ 3х70, длину кабеля определяет заказчик (изготавливается по отдельному заказу, в базовый комплект поставки не входит).
4. кабель обратный »-» от источника к изделию, КОГ 3х70, длину кабеля определяет заказчик (изготавливается по отдельному заказу, в базовый комплект поставки не входит).

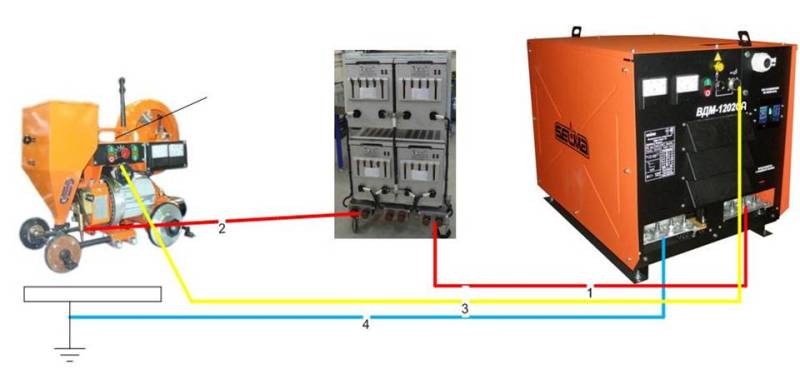

Схема подключения сварочного автомата ТС-16-2 к ВДМ-1202СА

1. кабель прямой »+» КГ 3х70 от ВДМ к блоку балластных реостатов (ББР), длину кабеля определяет заказчик (изготавливается по отдельному заказу, в базовый комплект поставки не входит).
2. кабель прямой »+» КОГ 3х70 от ББР, длину кабеля определяет заказчик (изготавливается по отдельному заказу, в базовый комплект поставки не входит).
3. кабель управления от ВДМ к трактору, длину кабеля определяет заказчик (изготавливается по отдельному заказу, в базовый комплект поставки не входит).
4. кабель обратный »-» от ВДМ к изделию, КГ 3х70, длину кабеля определяет заказчик (изготавливается по отдельному заказу, в базовый комплект поставки не входит).

Преимущества трактора ТС-16

• Увеличенная мощность двигателя
• Увеличенная износостойкость редукторов за счет рациональной конструкции редукторов
• Усовершенствованный механизм подачи проволоки
• Наличие измерительного шунта в штатном комплекте поставки
• Возможность подключения местного освещения (по отдельному заказу)
• Усовершенствованная электрическая схема
• Изменение центра тяжести трактора при сварке по наклонной плоскости (сварке на стапеле)
• Сменные шестерни
• Возможность сцепления и расцепления колес с приводом с помощью муфты
• Наличие регулируемого копира для сварки тавровых швов и швов с разделкой кромок

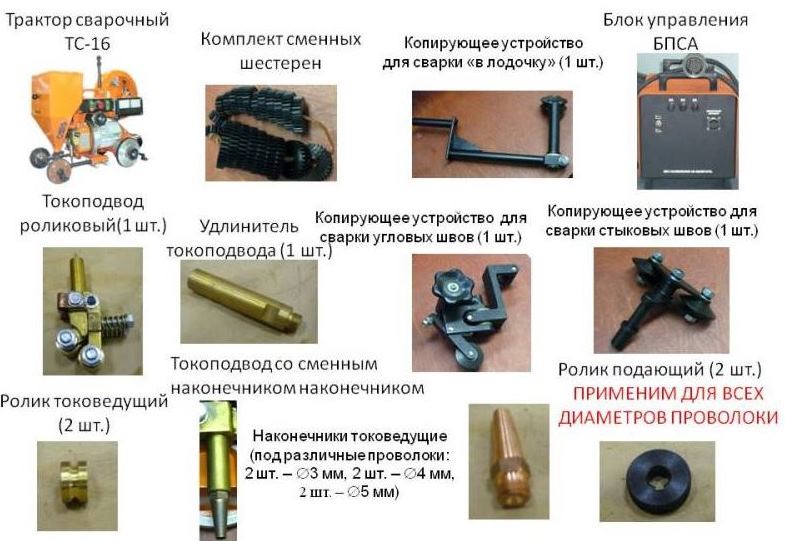

Комплект поставки
