Защитные устройства

Один из самых главных принципов компании Messer, который заложен в каждое изделие - это гарантия безопасности человека.

Предохранительные устройства по контролю безопасности технических газов надёжно защищают от утечки и обратного удара пламени вблизи регулятора давления газа, находящегося на разводящей линии или на одиночном баллоне, соединительном шланге, автогенном оборудовании. Они предотвращают попадание воздуха или кислорода в линии питания или одиночные баллоны и предотвращают обратные удары пламени и последующую подачу газа в случае обратного хода пламени. Встроенные фильтры обеспечивают защиту от загрязнений и гарантируют длительный срок службы и эксплуатации. Все предохранительные устройства конструктивно имеют несколько степеней защиты, которые обеспечиваются разными элементами: предохранительным клапаном, обратным клапаном, огнепреградительным элементом и отсекателем потока. Только комплексное применение средств защиты в предохранительных устройствах может обеспечить безопасность человека и сохранность дорогостоящего оборудования. Все эти составляющие в полном объеме реализованы в продукции компании Messer.

От чего защищают предохранительные устройства

ОБРАТНЫЙ ХОД ПЛАМЕНИ - проникновение пламени в сопло и/или в смесительную трубку горелки с взрывоопасным шумом, благодаря чему пламя гаснет.
ОБРАТНЫЙ УДАР - проникновение пламени в горелку, где оно продолжает гореть внутри / вокруг области смешивания.
ОБРАТНЫЙ ПОТОК ГАЗА - проникновение газа (O2) под более высоким давлением в подводящую линию газа при низком давлении.
ОБРАТНЫЙ УДАР ПЛАМЕНИ - проникновение пламени мимо точки смешивания в шланг и возможное движение дальше.

Особенности применения предохранительных устройств

• Каждое установленное защитное устройство перед горелкой (быстросъемное соединение, клапан обратного удара) затрудняет проходимость потока газа;
• В зависимости от заданного количества необходимого потока газа необходимо использовать различные размеры клапанов обратного удара;
• Входящее давление в клапан обратного удара всегда больше чем давление на выходе из клапана обратного удара;
• Необходимое рабочее давление (заданное), должно быть доступно на выходе из клапана обратного удара;
• Каждый клапан обратного удара внутри устройства от обратного удара при использовании будет загрязнятся, из-за грязного газа, поэтому давление на выходе будет со временем уменьшено;
• Большее загрязнение приводит к уменьшению потока газа;
• Пропускная способность клапана обратного удара показывает, как долго он может быть использован;
• Каждый клапан обратного удара необходимо проверять один раз в год;

Место установки защитных устройств

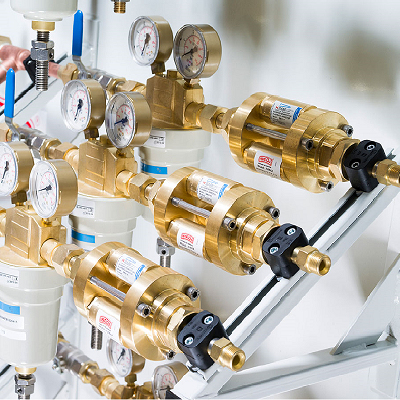

• В точках забора газа;
• После редуктора;
• В разрыв газового шланга между редуктором и горелкой или резаком;
• Перед горелкой или резаком;

Конструктивные особенности предохранительных устройств от компании Messer (Германия)

• (PV) Предохранительный клапан. Давление, контролируемое газом, перекрывает поток газа, если возникают ударные волны. Подачу газа можно восстановить вручную (только тип: DS)
• (NV) Обратный клапан. Обратный клапан позволяет газам течь только в одном направлении и надѐжно предотвращает ползучий или внезапный обратный поток воздуха или кислорода в  распределительную систему или отдельный баллон
• (FA) Огнепреградительный элемент. Останавливает любое пламя, поступающее из газоотвода, и снижает температуру пламени, чтобы опуститься ниже точки воспламенения, так что газ во входной зоне не может воспламениться
• (TV) Отсекатель потока. Отсекатель потока состоит из пружинного клапана, который удерживается плавкой перемычкой. Если предохранительное устройство становится горячим из-за вспышки или обратного удара, клапан автоматически закрывается плавлением перемычки, таким образом, отсекая поток газа
• (DF) Фильтр. Обеспечивают защиту от загрязнений и гарантируют длительный срок службы и эксплуатации

Схема работы огнепреградительного клапана

1. Обратный клапан 2. Огнепреградительный элемент 3. Отсекатель потока

Нормальное функционирование

Возврат кислорода

Обратный удар

Обратный удар пламенем

Устройство огнепрегратильного клапана

Последствия работы без предохранительных устройств

Правильно подобранные предохранительные устройства для защиты человека и оборудования - залог безопасности при проведении газопламенных работ. Компания ИТС-Инжиниринг обладает необходимой компетенцией по выбору оптимальных защитных устройств для точек забора газа, редукторов, газовых магистралей и потребителей, в том числе горелок и резаков. Мы стараемся убедить каждого, что деньги не стоят человеческой жизни и экономия на защите может дорого стоить. Именно поэтому на нашем складе всегда в наличии наиболее востребованные модели огнепреградительных и обратных клапанов для ручных газовых горелок и резаков, а также для машинных резаков и портативных газорезательных машинок. Мы ценим человеческую жизнь и рекомендуем всем приобретать рекомендованные производителем оригинальные устройства защиты.

Наши принципы работы

• самый высокий уровень безопасности человека при проведении газопламенных работ;
• высочайшее качество всего оборудования и каждой его составляющей;
• качественные оригинальные расходные материалы и оперативная техническая поддержка по всем возникающим вопросам;

Реализуя эти принципы в каждом нашем предложении или консультации мы предлагаем оптимальное решение поставленных задач для Вашего производства. Мы гарантируем безопасность, отличное качество резки, надежность и экономию.
