Правильный выбор газового редуктора для автогенного и сварочного оборудования

Что такое газовый редуктор или регулятор давления, или просто редуктор?

Под всеми перечисленными выше терминами мы понимаем техническое устройство для понижения давления газа на выходе из какой-либо ёмкости (например, из баллона или газовой магистрали) до рабочего и для автоматического поддержания этого давления постоянным независимо от изменения давления газа в баллоне или магистрали. Точность его регулирования, стабильность работы и область применения определяют его конструкцию, используемые при изготовлении материалы и, в конечном итоге, стоимость. Сегодня редукторы применяются практически во всех аспектах нашей повседневной жизни - от самого простого на бытовом газовом баллоне и до сложных высокоточных устройств, используемых в медицине и лабораториях.
Сегодня мы хотим поговорить о достаточно распространенных регуляторах давления, применяемых в процессах сварки и резки - редукторах для газопламенной обработки.

Согласно ГОСТ 13861-89, редукторы для газопламенной обработки классифицируются:

• По принципу действия: на редукторы прямого и обратного действия;
• По назначению и месту установки: баллонные, рамповые, сетевые;
• По рабочему газу: для горючих или для негорючих газов;
• По числу ступеней редуцирования и способу задания рабочего давления: одноступенчатые и двухступенчатые;

Редукторы отличаются друг от друга присоединительными устройствами для их крепления к баллону или газовой магистрали. Редукторы, за исключением ацетиленовых, присоединяются накидными гайками, резьба которых соответствует резьбе штуцера вентиля. Ацетиленовые редукторы крепятся к баллонам хомутом с упорным винтом. Редукторы для горючих газов (пропан, метан, водород и т.д.) имеют левую резьбу, чтобы предотвратить случайное подсоединение редуктора, работавшего с горючими газами, к кислородному баллону. Баллоны с инертными газами (гелий, азот, аргон и др.) имеют правую резьбу, как и баллоны с кислородом. Таким образом, для инертных газов , в принципе, могут использоваться и кислородные редукторы.

Давайте попробуем разобраться во всем многообразии редукторов для газопламенной обработки, т.е. для процессов газовой резки и сварки на примере модельного ряда всемирно известного производителя - немецкой компании Messer.

Серии газовых редукторов Messer

TYPHOON - бюджетная серия регуляторов для входного давления до 230 бар и выходного давления до 10 бар

TORNADO - компактная серия регуляторов для входного давления до 230 бар и выходного давления до 100 бар. Большой выбор исполнений по подключению (правое, левое, снизу, сверху)

CONSTANT 2000 - универсальная серия промышленных редукторов для всех типов газов для входного давления до 300 бар и выходного давления до 200 бар

SPECTRON - серия специальных регуляторов и арматуры для повышенного давления и высокого расхода для оборудования точек забора и распределения газов

Редукторы могут поставляться с поверкой на манометры (по дополнительному заказу)

Все газовые редукторы комплектуются манометрами производства мирового лидера отрасли - WIKA

Конструктивные особенности редукторов Messer серии CONSTANT 2000

Для начала перечислим основные особенности редукторов Messer, за которые их так ценят потребители во всем мире:

• Безопасность при работе с газами под давлением
• Надежность и долгий срок службы
• Высокая точность
• Универсальность
• Удобство в эксплуатации

Все перечисленные качества редукторов появились не в одночасье, а в результате кропотливой работы конструкторов, постоянных поисков лучшего технического решения и усовершенствований на протяжении последних 35 лет.
Компания Messer производит газовые регуляторы давления (редукторы для газовых баллонов) для входных давлений до 300 бар, с выравниванием выходного давления до 300 бар для различных газов. Для задач в области сварки и резки Messer производит газовые редукторы в одноступенчатом и двухступенчатом исполнении, с 2-мя манометрами или манометром и ротаметром, с двумя ротаметрами. Для газовых рамп и газовых распределительных пунктов и подключения к точкам забора газов производятся регуляторы давления газа с большой пропускной способностью. Отличительными особенностями газовых редукторов Messer является их беспрецедентный уровень безопасности, надежность, стабильность подачи газа, точность регулирования и долгий срок службы благодаря уникальным конструкторским решениям и высокому качеству используемых материалов. Газовые регуляторы давления поставляются с соединительными элементами в соответствии с Российскими нормативами. По запросу возможно изготовление и поставка оборудования с любыми существующими стандартами подключения DIN, BSP, CGA, NFE и иными. Это дает возможность использовать газовую аппаратуру Messer с оборудованием любого производителя.

Схематичная конструкция одноступенчатого редуктора Messer серии CONSTANT 2000

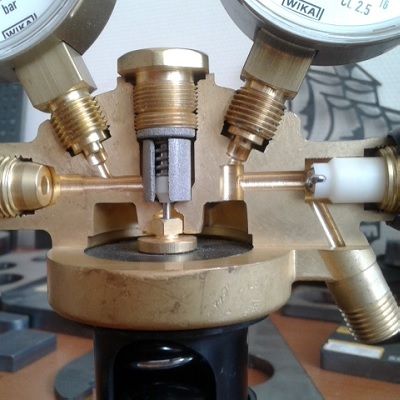

Фотография одноступенчатого редуктора Messer серии CONSTANT 2000 в разрезе

Процесс сборки редукторов серии CONSTANT 2000

Все редукторы Messer собираются вручную и после окончания сборки проходят 100% контроль.

Последствия использования некачественных редукторов

Облегченный тонкий корпус значительно снижает безопасность эксплуатации редукторов, при малейшем обратном ударе или повышении давления внутри редуктора тонкостенный корпус может разорвать и причинить вред работнику.

Выводы

Стоимость редуктора складывается из стоимости используемых материалов и комплектующих, стоимости механической обработки, затрат на процесс контроля всего цикла производства. Средний вес одноступенчатого редуктора серии CONSTANT 2000 составляет около 1 кг, а аналогичного редуктора азиатского производства - не более 200 грамм. Таким образом, просто подумайте о том, что при производстве редукторов Messer используется гораздо больше материалов, сравните качество обработки - и Вы ответите сами на вопрос, почему редукторы Messer стоят дороже аналогов. На вопрос зачем платить больше, когда, казалось бы, оба изделия могут выполнять одни и те же задачи ответ также не составит труда - Вы платите за безопасность, надежность и долгий срок службы, которые не только оправдывают разницу в цене, но и при наличии определенных статистических данных доказывают экономическую эффективность приобретения качественного оборудования. Обратите внимание, что средний срок службы редуктора Messer составляет 5 лет, после чего он может быть увеличен при замене мембраны.

Преимущества приобретения газовых редукторов в ООО «ИТС-Инжиниринг»

Точность регулирования и стабильность подачи газов обеспечивают регламентированный производителем оборудования режим работы, позволяют гарантировать постоянно высокое качество работы автогенного оборудования или иных потребителей газа. Именно поэтому надежный и качественный редуктор - залог стабильности работы оборудования и безопасности проведения работ. Выбрать и купить регулятор давления для газового баллона или газовой рампы вы можете в компании ИТС-Инжиниринг, наши специалисты готовы оказать консультацию по правильному выбору редуктора и предложить лучшие цены исходя из поставленной задачи, рекомендовать использование необходимых предохранительных устройств и средств защиты. У нас также в наличии все необходимые запасные части (мембраны, манометры, уплотнения) для сервисного обслуживания и ремонта редукторов Messer.
Наиболее востребованные модели промышленных редукторов серии CONSTANT 2000 и TORNADO в одноступенчатом и двухступенчатом исполнении для кислорода, воздуха, пропана, ацетилена, защитных газов и газовых смесей всегда в наличии на нашем складе. Другие серии редукторов мы готовы поставить в самые короткие сроки под заказ, разместив заказ в Германии. Обращаем Ваше внимание, что сфера применения регуляторов давления для газовых баллонов не ограничивается сварочным производством и мы с удовольствием будем готовы предложить достойное применение продукции Messer в иных отраслях промышленности для широкого спектра газового оборудования.
