ПДГ-322М ВЕЗДЕХОД, Механизм подачи

Подающий механизм ПДГ-322М серия 07 исполнение 02 — «ВЕЗДЕХОД» предназначен для дуговой сварки плавящимся электродом на постоянном токе в среде защитных газов изделий из малоуглеродистых и низколегированных сталей [MIG/MAG] совместно с выпрямителем для дуговой сварки (поставляется по отдельному соглашению).

Для управления полуавтоматом предназначен блок управления сварочным процессом БУСП-06, далее – «блок управления» (поставляется по отдельному соглашению).

Подающий механизм и блок управления входят в состав комплекта полуавтомата для дуговой сварки. Подающий механизм имеет независимое, плавное регулирование скорости подачи электродной проволоки, которое регулируется ручкой потенциометра, расположенного на подающем механизме. Управление осуществляется с помощью органов управления, расположенных на подающем механизме, блоке управления, и кнопки на горелке.

Основные особенности

• Плавное регулирование выходного напряжения сварочного источника и скорости подачи электродной проволоки с подающего механизма;
• Обеспечивает стабилизацию скорости подачи сварочной проволоки и обратную связь по напряжению на двигателе подачи сварочной проволоки, что позволяет производить качественную сварку на расстоянии до 30 метров от сварочного источника;
• Стабильная скорость подачи сварочной проволоки при длине шлейфа горелки 3...5 м и изгибах шлейфа;
• Применение 4-х роликового механизма подачи, обеспечивает повышенное тяговое усилие и возможность работы с горелками длиной до 5 м;
• Два режима сварки: «длинные швы» (4-х тактный режим) или «короткие швы» (2-х тактный режим);
• Продувка газа до и после сварки;
• Наличие регулируемых режимов «Мягкий старт» и «Время растяжки дуги»;

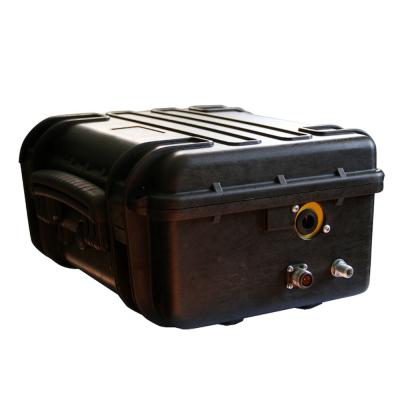

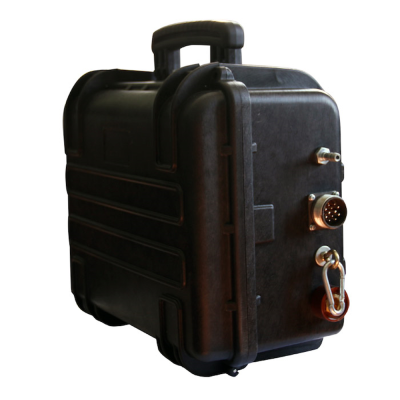

• Жесткая, грязезащитная и ударопрочная конструкция корпуса подающего механизма;

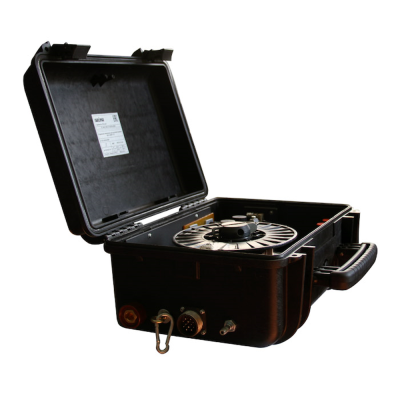

• Обеспечивает установку кассеты (диаметром 200 мм) с проволокой весом 5 кг;
• Подключение горелки с штырьевым подсоединением;
