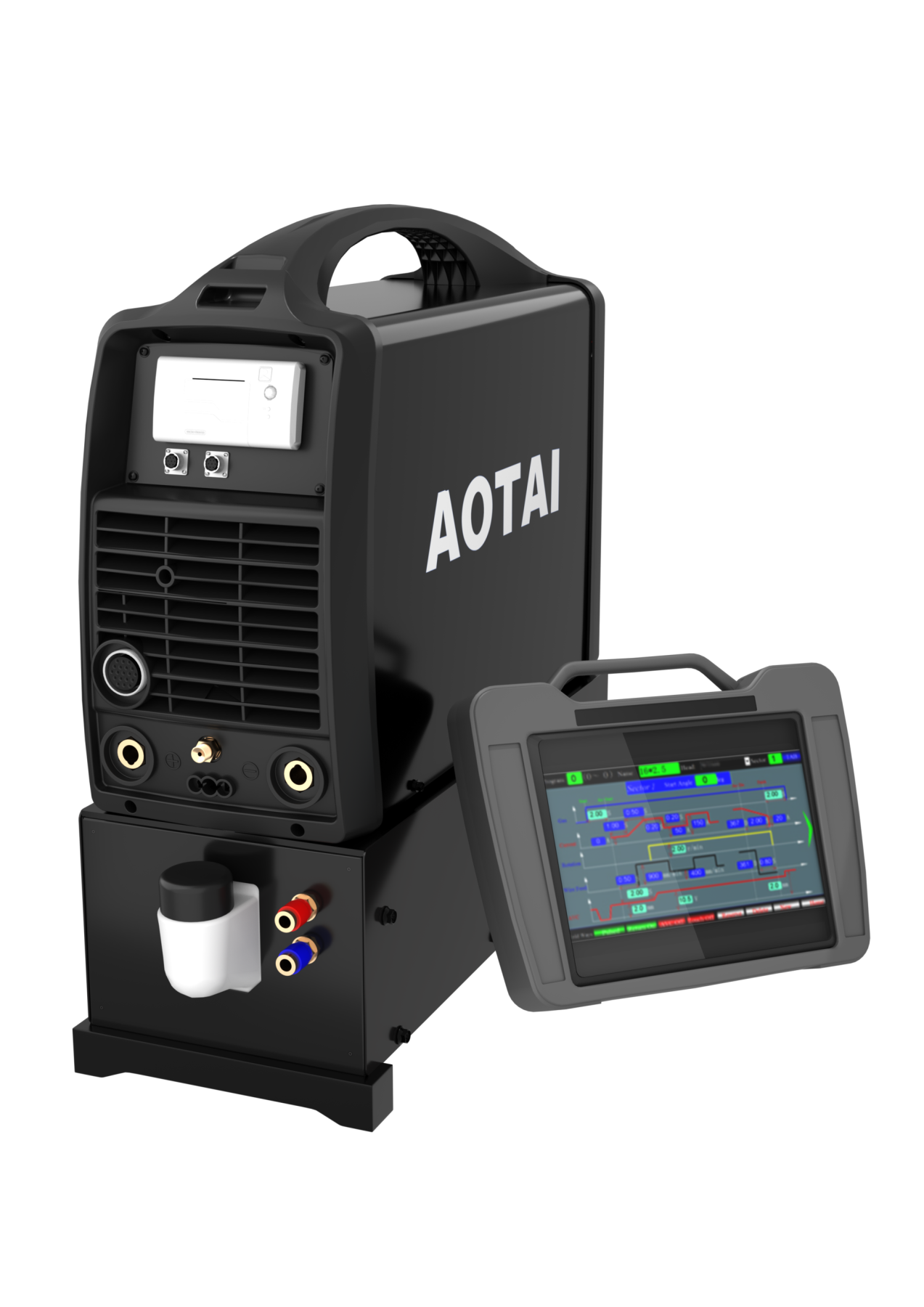

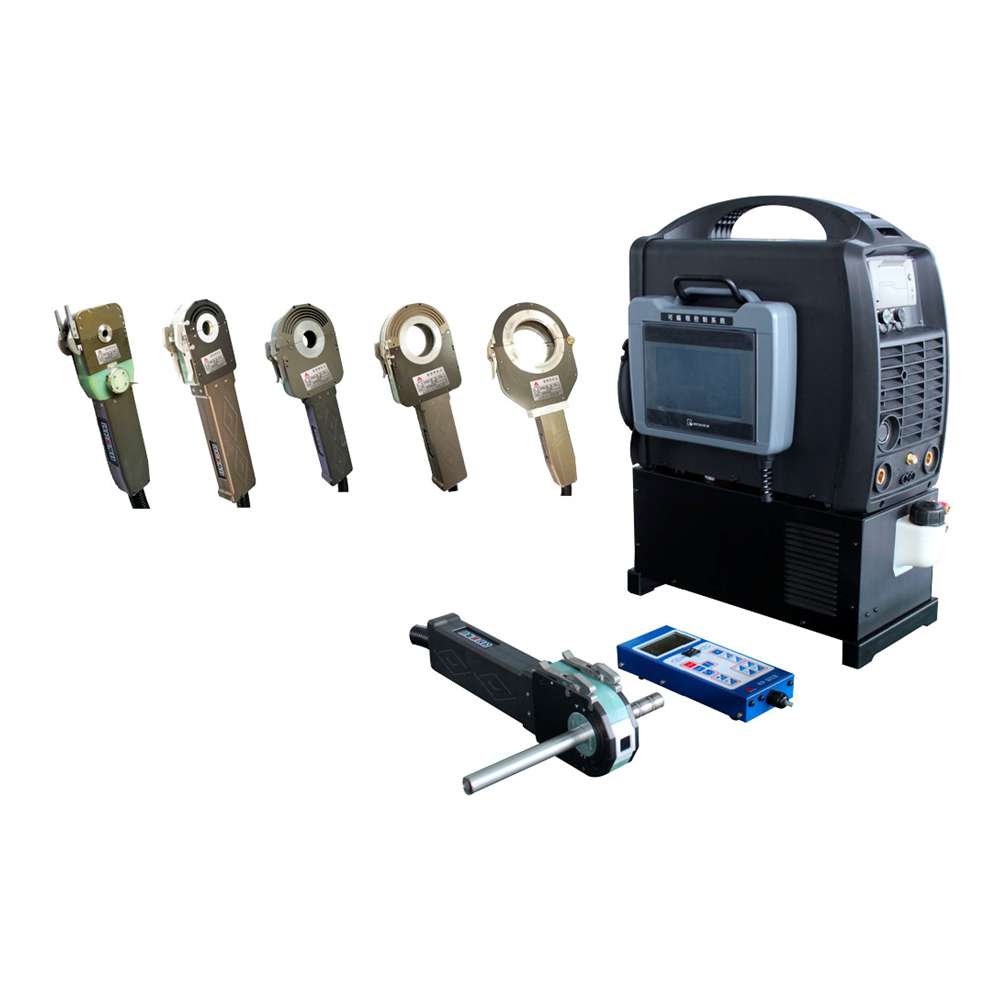

WZM 200, Источник для орбитальной сварки

Сварочный источник WZM 200 предназначен для совместной работы с головками закрытого типа WTC для автоматической аргонодуговой сварки стыковых соединений труб диаметром от 6 до 158 мм (в зависимости от модели головки). Источник имеет очень простую и интуитивно понятную русифицированную систему управления. Оборудование отлично подходит для сварки тонкостенных труб из углеродистой, нержавеющей стали, титановых сплавов. Применение головок закрытого типа обеспечивает высокую производительность и отлично качество сварных соединений.

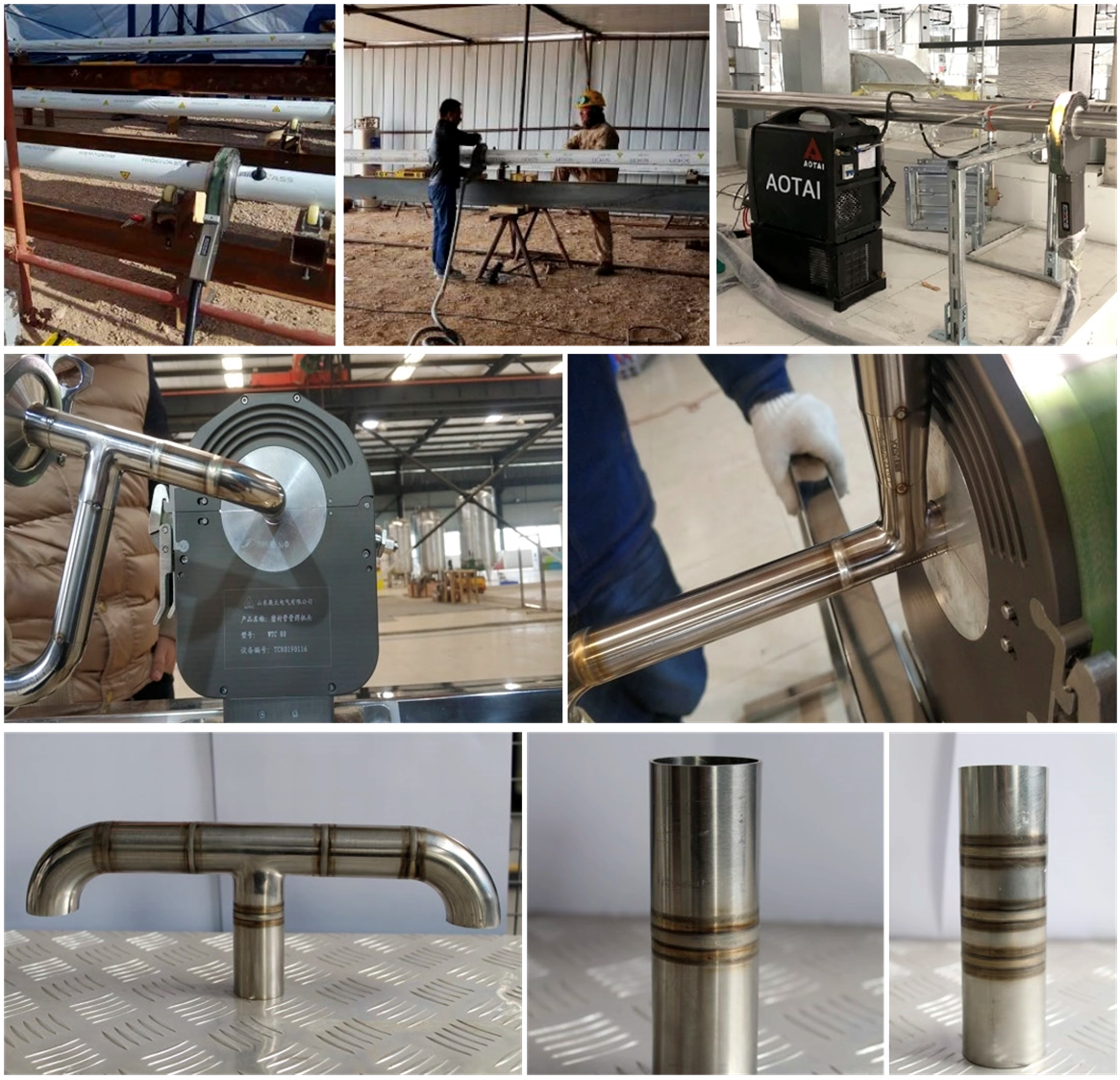

Установки орбитальной сварки с источником WZM 200 по достоинству оценят производители оборудования для пищевой промышленности, авиа и двигателестроители, судостроители и предприятия энергетического и химического машиностроения.

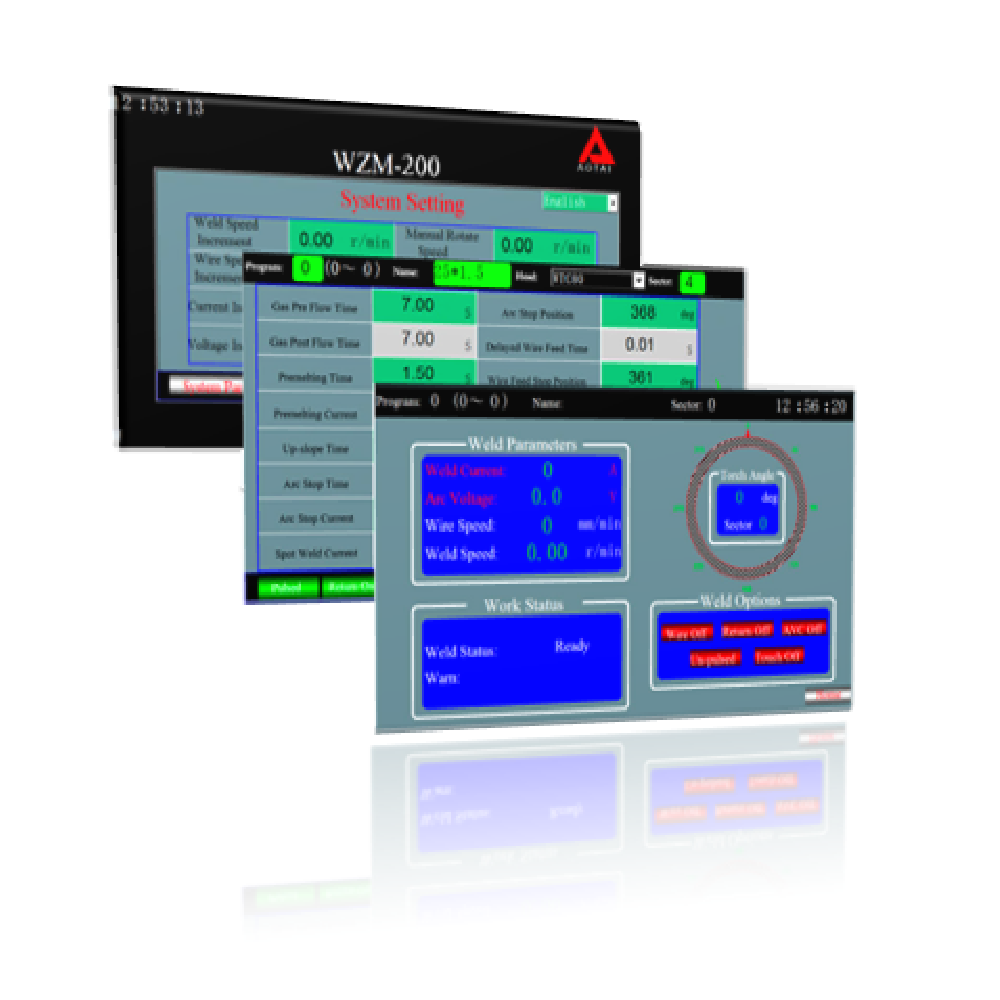

В 7-ми дюймовый контроллер установки встроено удобное и интуитивно понятное программное обеспечение для свари стыковых трубных соединений закрытыми головками типа WTC. Для начала работы необходимо задать только диаметр трубы и ее толщину, программа сама разобьет соединение на необходимое число секторов с нужными сварочными параметрами.

• Углеродистая и нержавеющая сталь, титан и другие сплавы, которые свариваются на токе постоянной полярности
• Головки закрытого типа WTC
• Сварка пульсирующей дугой
• Контроль сварочных параметров, в том числе скорости вращения, газовой защиты, контроль положения сварочной головки
• Жидкостное охлаждение

Преимущества

• Мобильность и портативность
• Простое и интуитивно понятное управление, не требует специальной квалификации оператора
• Русифицированный интерфейс управления источником и головкой
• 60 ячеек памяти
• Гарантированное увеличение производительности и повышение качества
• Гарантия 3 года

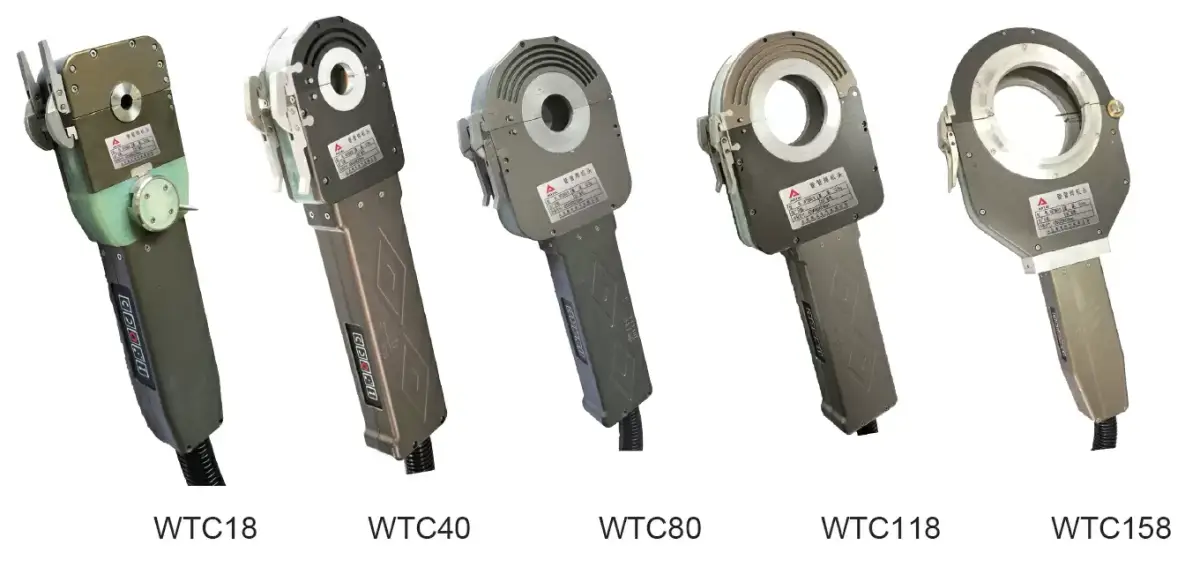

Закрытые головки типа WTC (накидные без подачи присадки)

В комплект головки входит набор типовых вкладышей для труб из предусмотренного диапазона работы.

Модель головки	WTC18	WTC40	WTC80	WTC118	WTC158
Материал	Низко и высокоуглеродистые стали, титан и титановые сплава
Диаметр трубы (мм)	6 ~ 12.7	6 ~ 38.1	19.05 ~ 76.2	38.1 ~ 101.6	50.8 ~ 152.4
Скорость вращения (об/мин)	0.3 ~ 6.0	0.2657 ~ 5.3145	0.194 ~ 3.877	0.092 ~ 1.924	0.073 ~ 1.472
ПВ (%)	60%	40% 85А	40% 100А	40% 120А	40% 120А
		60% 65А	60% 75А	60% 100А	60% 90А
		100% 45А	100% 55А	100% 80А	100% 75А
Защитный газ	аргон
Охлаждение головки	жидкостное
Производительность системы охл. (л/мин)	≥ 4,5
Вес (кг)	2.0 /0.9	3.5 /7.7	5 /11.1	6.5 /14.4	10 /22.2
Размеры (мм)	292*96*34	377*70*42	436*156*44.5	540*195*54	577*255*56

Мы с удовольствием подготовим индивидуальное предложение на установку для орбитальной сварки трубных соединений исходя из конкретной задачи Вашего производства. Мы осуществляем шеф-монтаж, пуско-наладку, ввод в эксплуатацию и последующее сервисное обслуживание всего предлагаемого оборудования.
