Газовые горелки

Тип сопла
рассеянное пламя

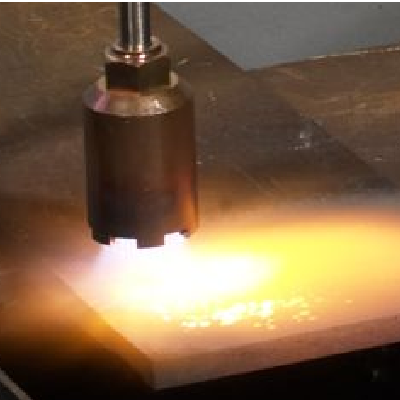

медное хромированное подогревающее сопло с радиально расположенными пазами выхода пламени
Рабочий газ
пропан, природный газ
Применение
для вставок STAR F-PM

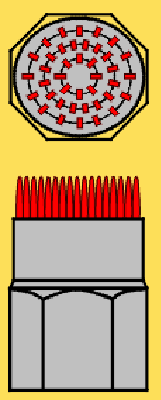

Тип сопла
газосмешивающее
рассеянное пламя
медное, фиксируется и регулируется в посадочном месте болтом
Рабочий газ
FG-A ацетилен
FG-PMY пропан, природный газ
Применение
для вставок SUPERTHERM FG
для нагревательных горелок FG-A, FG-PMY
для линейных горелок с водяным охлаждением FG-A, FG-PMY

Тип сопла
газосмешивающее
рассеянное пламя
медное, фиксируется и регулируется в посадочном месте болтом
отдельная подача газа на пилотное (запальное) устройство
Рабочий газ
FGZ-A ацетилен
FGZ-PMY пропан, природный газ
Применение
для линейных горелок с водяным охлаждением FGZ-A, FGZ-PMY

Основные параметры
смесительная трубка из латуни или нержавеющей стали
многоструйное подогревающее сопло, медная обойма сопла, латунный корпус сопла
1 кольцо сопла на выходе пламени для размера HF-PMY 12
2 кольца сопла на выходе пламени для размера HF-PMY 13 – 15
Промежуточная проставка, встроенная в обойму сопла для поддержания минимального зазора для выхода пламени
cмесительная трубка из латуни
модель E — со смесительной трубкой из легированной стали
рассеянный выход пламени
Сопло
STARLET/STAR HF-PM
Рабочий газ
пропан, природный газ
Область применения
термообработка

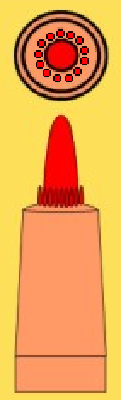

Тип сопла
одноструйное подогревающее сопло с дополнительными центраторами струй
с внутренним соплом, приваренным к внешнему соплу
стальная обойма сопла с химическим никелированием
Рабочий газ
ZF-PM пропан, природный газ
сжатый воздух
Применение
нагрев

Тип сопла
одноструйное сопло для нагрева с тройным стабилизатором струй для длинного, острого пламени
латунная обойма сопла с химическим никелированием
Рабочий газ
ZL-PM пропан, природный газ
сжатый воздух
Применение
нагрев

Тип головки
линейная с широким пламенем, сопло из гофрированного листа из нержавеющей стали, впрессованного в головку
Совместимость
вставки TF
Рабочий газ
пропан, природный газ
сжатый воздух
Применение
нагрев

Вставка для резки MINITHERM 2207
Особенности
для ацетилена — модель А
для пропана, природного газа — модель PMY
Сопла
блочные для ацетилена A-BF и A-BK
блочные для пропана, природного газа PB-K-PMY
Диапазон резки
до 25 мм

Основные параметры
с вентилем для подачи режущего кислорода
исполнение 1230-A — для ацетилена
исполнение 1230-PMY — для пропана, прир. газа
Сопла
кольцевые щелевые для ацетилена
A-R, A-RS
кольцевые щелевые для пропана, прир. газа
PL-RC, L-PN, GRICUT 1230 PMYE
Диапазон резки
толщина разрезаемого металла определяется установленным режущим и подогревающим соплом

Основные параметры
с вентилем для подачи режущего кислорода
исполнение 1730-A — для ацетилена
исполнение 1730-PMY — для пропана, прир. газа
исполнение 1730-F — для этилена
Сопла
кольцевые щелевые для ацетилена
A-R, A-RS
кольцевые щелевые для пропана, прир. газа
PL-RC, L-PN, GRICUT 1230 PMYE
Диапазон резки
толщина разрезаемого металла определяется установленным режущим и подогревающим соплом

Особенности
с центральным выходом пламени
Рабочий газ
серия Z-HA ацетилен/кислород или водород /кислород
серия Z-PMYE пропан/кислород или природный газ/кислород
Применение
сварка (только для серии Z-HA), пайка, нагрев

Основные параметры
с вентилем для подачи режущего кислорода
исполнение 2230 A — для ацетилена
Сопла
блочные для ацетилена
A-B, NK-BLOCK
Диапазон резки
толщина разрезаемого металла определяется установленным режущим и подогревающим соплом

Основные параметры
с рычагом для подачи режущего кислорода
исполнение 2730 A — для ацетилена
Сопла
блочные для ацетилена
A-B, NK-BLOCK
Диапазон резки
толщина разрезаемого металла определяется установленным режущим и подогревающим соплом

Основные параметры
с рычагом для подачи режущего кислорода
универсальное исполнение для всех видов горючих газов
Сопла
газосмешивающие для ацетилена
ANME, VADURA 8317 A-GN, NK 8310-A
газосмешивающие для пропана, прир. газа
PNME, GRICUT 8281 PMYE
Диапазон резки
толщина разрезаемого металла определяется установленным режущим и подогревающим соплом

Основные параметры
с вентилем для подачи режущего кислорода
универсальное исполнение для всех видов горючих газов
Сопла
газосмешивающие для ацетилена
ANME, VADURA 8317 A-GN, NK 8310-A
газосмешивающие для пропана, прир. газа
PNME, GRICUT 8281 PMYE
Диапазон резки
толщина разрезаемого металла определяется установленным режущим и подогревающим соплом

Вставка MINITHERM FK (FKZ)
Особенности
с рассеянным выходом пламени
Рабочий газ
серия FK-HA ацетилен/кислород или водород /кислород
серия FK-PMY пропан/кислород или природный газ/кислород
Применение
пайка, термообработка и плавка

Вилочная вставка MINITHERM Z
Особенности
с центральным выходом пламени
расстояние между соплами 30 мм
Рабочий газ
серия Z-HA ацетилен/кислород или водород /кислород
серия Z-PMYE пропан/кислород или природный газ/кислород
Применение
пайка, термообработка

Особенности
с рассеянным выходом пламени
расстояние между соплами 30-35 мм
Рабочий газ
серия FKZ-HA ацетилен/кислород или водород /кислород
серия FKZ-PMYE пропан/кислород или природный газ/кислород
Применение
пайка, термообработка

Основные параметры
модель А для ацетилена
модель РМY для пропана, природного газа
исполнение с вентилем для переключения пламени 3/2 или 5/3
ходовые колеса, расположенные сбоку на продольно регулируемой направляющей, обеспечивает свободное управление горелкой при работе над обрабатываемой заготовкой
длина 505, 540, 550 для ацетилена, 540 мм для пропана, природного газа
центральный выход пламени
Сопло
STARLET/STAR Z-A для ацетилена
STARLET-STAR Z-PMY для пропана природного газа
Рабочий газ
ацетилен, пропан, природный газ
Область применения
газопламенная правка

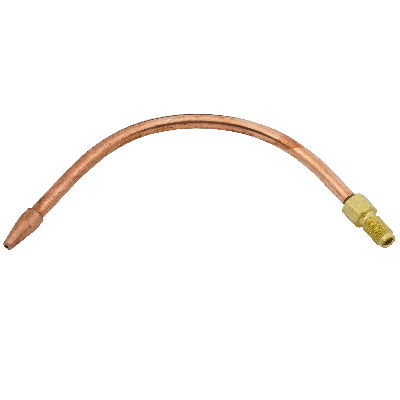

Особенности
в прямом исполнении
требуется инжектор для микронасадок
Рабочий газ
серия М-HA ацетилен/кислород или водород /кислород
серия M-PMYE пропан/кислород или природный газ/кислород
Применение
пайка, нагрев

Особенности
в изогнутом исполнении
требуется инжектор для микронасадок
Рабочий газ
серия МG-HA ацетилен/кислород или водород /кислород
серия MG-PMYE пропан/кислород или природный газ/кислород
Применение
пайка, нагрев

Особенности
в прямом исполнении
требуется инжектор для микроигл
Рабочий газ
серия G-H водород /кислород
серия G-PMYE пропан/кислород или природный газ/кислород
Применение
пайка, нагрев

выполняет функции инжектора для микронасадок MINITHERM

Основные параметры
длина 505, 525, 535 мм
ширина 50,100, 150 мм
головка горелки с воздушным или водяным охлаждением
Рабочий газ
модель T-A ацетилен
модель T-PM пропан, природный газ
Область применения
газопламенная зачистка

выполняет функцию инжектора для микроигл MINITHERM

Основные параметры
одноструйное подогревающее сопло с дополнительными центраторами струй
однокомпонентное подогревающее сопло с внутренним соплом, приваренным к внешнему соплу
стальная обойма сопла с химическим никелированием
латунный инжектор и смесительная трубка
Рабочий газ
модель PM пропан, природный газ
сжатый воздух
Сопло
STAR ZF-PM
Область применения
нагрев

Основные параметры
одноструйное подогревающее сопло с тройным стабилизатором струй для длинного, острого пламени
латунная обойма сопла с химическим никелированием
латунный инжектор и смесительная трубка
Рабочий газ
модель PM пропан, природный газ
сжатый воздух
Сопло
STAR ZL-PM
Область применения
нагрев
