Газовые горелки

Основные параметры
рабочий газ ацетилен/водород
Входные соединения
кислород G 1/4» RH или G 3/8» RH
горючий газ G 3/8» RH
Применение
сварка, пайка, термообработка

Особенности
рукоятка с высокой пропускной способностью
смешивание происходит в инжекторной трубке или сопле
Параметры
рабочий газ горючий газ/воздух
Основное применение
пайка, нагрев
Совместимость
все вставки серии AIRTHERM

Особенности
F-PME размеры 4, 6 — с концентрическим кольцом на выходе струи пламени
F-PME размер 8 — с двумя концентрическими кольцами на выходе струи пламени
F-PME размер10 — с радиально расположенными пазами выхода пламени
Тип сопла
рассеянное пламя
съемное
Рабочий газ
пропан, природный газ
Применение
для вставок STARLET F-PME

Основные параметры
высокопроизводительная горелка с газосмешивающими соплами для нагрева
с отдельной подачей горючего газа и кислорода через две трубы, расположенные друг над другом. Горючий газ и кислород не смешиваются до попадания в сопло для нагрева. Это означает, что горелка чрезвычайно устойчива к обратным ударам пламени, даже при высоких окружающих температурах и тепловом излучении
трубки и посадочное место сопла выполнены из нержавеющей стали
Сопло
FG-A для ацетилена
FG-PMY для пропана, прир. газа
Рабочий газ
ацетилен
пропан, прир. газ
Область применения
пайка, термообработка, нагрев, правка

Основные параметры
высокопроизводительная горелка с водяным охлаждением, для стационарной нагревательной установки с газосмешивающими соплами
горючий газ и кислород не смешиваются до попадания в подогревающее сопло. Смесительная трубка с водяным охлаждением
горелка чрезвычайно устойчива к обратным ударам пламени, даже при высокой температуре окружающей среды и тепловом излучении
Сопло
FG-A для ацетилена
FG-PMY для пропана, прир. газа
Рабочий газ
ацетилен
пропан, прир. газ
Область применения
автоматический нагрев

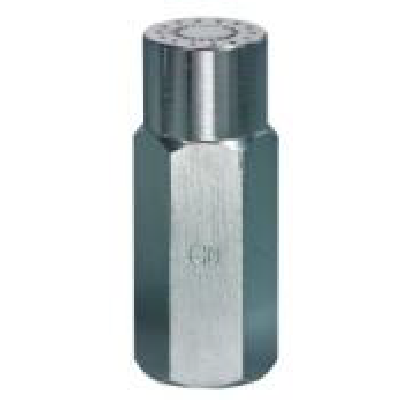

Особенности
для вставок STARLET Медное многоструйное сопло с кольцом пламегасителей
для вставок STAR и SUPERTHERM Медное многоструйное сопло с кольцом пламегасителей и дополнительным теплостойким защитным кольцом из нержавеющей стали
рассеянное пламя
Рабочий газ
ацетилен
Применение
для вставок STARLET F-A, STAR F-A, SUPERTHERM F-A
для точечной пайки и термообработки

Основные параметры
высокопроизводительная горелка с водяным охлаждением, для стационарной нагревательной установки с газосмешивающими соплами
горючий газ и кислород не смешиваются до попадания в подогревающее сопло. Смесительная трубка с водяным охлаждением
горелка чрезвычайно устойчива к обратным ударам пламени, даже при высокой температуре окружающей среды и тепловом излучении
отдельная подача газа на пилотное (запальное) устройство
Сопло
FGZ-A для ацетилена
FGZ-PMY для пропана, прир. газа
Рабочий газ
ацетилен
пропан, прир. газ
Область применения
автоматический нагрев

Тип сопла
рассеянное пламя
съемное
Рабочий газ
пропан, прир. газ
Применение
для вставок STARLET F-PYME, STAR F-PMY, SUPERTHERM F-PMY

Основные параметры
широкая область выхода пламени
инжектор для атмосферного воздуха в трубке горелки
стальное сопло
для подключения к рукояткам типа AIRTHERM
Сопло
стальное
Рабочий газ
P — пропан/воздух
М — природный газ/воздух
Область применения
пайка, нагрев

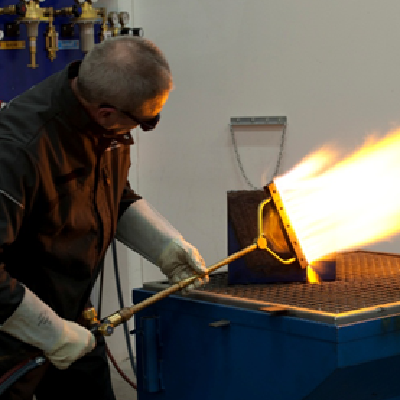

Основные параметры
длина для модели T-A 1300 мм, для модели T-PM 650 мм
ширина 200, 250 мм
головка горелки с водяным охлаждением
Рабочий газ
модель T-A ацетилен
модель T-PM пропан, природный газ
Область применения
газопламенная зачистка

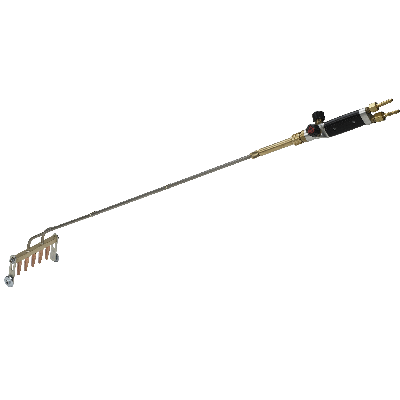

Основные параметры
с водяным охлаждением
высокопроизводительные линейные горелки типа FG-PMY-FG-A производятся только согласно индивидуальным требованиям заказчика и адаптированы к соответствующим требованиям в отношении мощности и геометрии горелки
линейные горелки особенно подходят для использования при температурах нагрева до 1200° C, нагрев больших деталей. И могут использоваться даже в течение длительных периодов времени при чрезвычайно высокой тепловой нагрузке и оставаться устойчивыми к обратным ударам пламени
Доступны следующие модели:
• до 5 сопел высокой мощности, вмонтированных в медный блок с водяным охлаждением
• опционально, с соплами для ацетилена / кислорода (тип FD-A) или пропана, метана, МАПП-газа / кислорода (тип FD-PMY)
• доступны трубы горелки с водяным охлаждением в прямом, угловом или многократно изогнутом исполнениях. Длина определяется в зависимости от области применения
• Со встроенным соплом зажигания или внешней горелкой с поджига
Сопло
FG-A для ацетилена
FG-PMY для пропана, прир. газа
Рабочий газ
ацетилен
пропан, прир. газ
Область применения
автоматический нагрев

Основные параметры
одноструйное подогревающее сопло с тройным стабилизатором струй для длинного, острого пламени
латунная обойма сопла с химическим никелированием
латунный инжектор и смесительная трубка
Рабочий газ
модель PM пропан, природный газ
сжатый воздух
Сопло
STAR ZL-PM
Область применения
нагрев

Основные параметры
линейные горелки типа T-PM и T-A сконфигурированы в соответствии с областью применения и особыми требованиями заказчика для требуемого выхода горелки
Возможна поставка следующих моделей:
головка линейной горелки из меди или нержавеющей стали с шириной пламени до 300 мм
количество параллельных сверленых рядов для струй по ширине пламени: 1-7 рядов
головка линейной горелки / или смесительная трубка с (или) (без) водяного охлаждения
длины и варианты наклона смесительной трубки горелки по запросу
для температур нагрева до 1000 °C. Если горелка должна нагреваться до более чем 500°C, путем отраженного излучения, необходимо водяное охлаждение
подходит для рукояток или держателей STAR и SUPERTHERM или держателя SUPERTHERM 30.
Рабочий газ
ацетилен
пропан, прир. газ
Область применения
автоматический нагрев

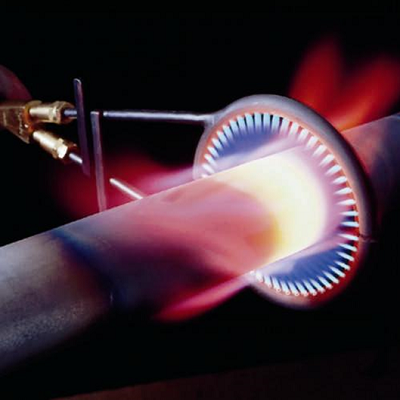

Основные параметры
однорядное просверленное кольцо горелки
замкнутое (RG) или раскладное кольцо (RK) для нагрева кольца горелки в любой точке трубы
кольцо горелки и смесительная трубка из стальной трубы с химическим никелированием
диаметр нагреваемой трубы 50-500 мм
Рабочий газ
модели RK-PMY, RG-PMY пропан, природный газ
Область применения
нагрев

Основные параметры
сменные одноструйные стальные сопла для нагрева
труба горелки, состоящая из бесшовной вытянутой стальной трубки, лакированная черная
с соединением для рукоятки STAR/SUPERTHERM или с инжектором GVEN
Сопло
Z-PM/D 24/3,0
ZF-PM/D 20/2
Рабочий газ
пропан, прир. газ
сжатый воздух
Область применения
автоматический нагрев

Основные параметры
рабочий газ ацетилен/водород
Входные соединения
кислород G 1/4» RH или G 3/8» RH
горючий газ G 3/8» RH
Применение
сварка, пайка, термообработка

Основные параметры
рабочий газ ацетилен
Входные соединения
кислород G 1/4» RH
горючий газ G 3/8» RH
Применение
сварка, пайка, нагрев, резка

Основные параметры
кольцо горелки оборудовано сменными медными соплами
замкнутое (RG) или раскладное кольцо (RK) для нагрева в любой точке трубы
модели RGZ и RKZ — для одноструйных сопел ZK-A 1 (1 отв.)
модели RGF и RKF — для многоструйных сопел FK-A 1 (3 отв.)
кольцо горелки и смесительная трубка из стальной трубы с химическим никелированием.
диаметр нагреваемой трубы 50-600 мм
подходит для рукояток STAR/SUPERTHERM
Рабочий газ
ацетилен
Область применения
нагрев

Основные параметры
кольцо горелки оборудовано сменными стальными соплами с химическим никелированием
замкнутое кольцо (RG) или раскладное кольцо (RK) для нагрева в любой точке трубы
кольцо горелки и смесительная трубка из стали, черное лакированное покрытие
сопла для нагрева с центральным выходом пламени и расположенная по центру щель для стабилизации пламени.
модели RGZ и RKZ — для сопел Z-PM/D 24/3
диаметр нагреваемой трубы 25-600 мм
подходит для рукояток STAR/SUPERTHERM
Рабочий газ
пропан, прир. газ
Область применения
нагрев

Основные параметры
ряды сопел в призматической форме
с высокопроизводительным инжектором типа GVEN для сжатого воздуха
призматические линейные горелки изготавливаются только в соответствии с особыми требованиями заказчика, например
— длина рядов сопел
— тип и мощность сопла
— угол между двумя внешними и центральными рядами сопел
— расстояние между двумя внешними рядами сопел до среднего ряда сопел
— общая длина горелки
горелка будет сконфигурирована в соответствии с областью её применения
Сопло
ZF-PM/D 20/3
Рабочий газ
пропан, прир. газ
сжатый воздух
Область применения
автоматический нагрев труб

Основные параметры
рабочий газ ацетилен/водород
Входные соединения
кислород G 1/4» RH или G 3/8» RH
горючий газ G 3/8» RH
Применение
сварка, пайка, термообработка

Основные параметры
рабочий газ ацетилен — набор А
рабочий газ пропан, природ. газ — набор PMY
Входные соединения
кислород G 1/4» RH
горючий газ G 3/8» RH
Применение
нагрев, термообработка, правка

Основные параметры
рабочий газ ацетилен/водород
Входные соединения
кислород G 1/4» RH или G 3/8» RH
горючий газ G 3/8» RH
Применение
сварка, пайка, термообработка

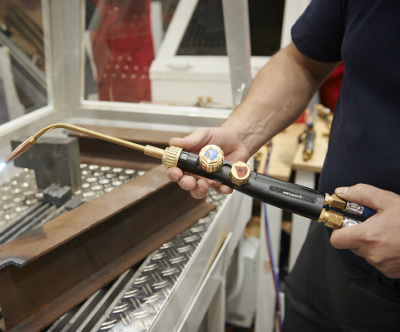

Особенности
прочная рукоятка из алюминия с высокой пропускной способностью
не требует обслуживания
удобная для ремонта
расположение вентилей сбоку
опция — OXYCON кислородный вентиль с индикацией давления 0-10 бар
Параметры
рукоятка вес 550 г, длина 220 мм, диаметр посадочного места 20 мм
рабочий газ ацетилен или пропан/природный газ
Основное применение
сварка, пайка, нагрев, термообработка
диапазон сварки до 30 мм
диапазон резки до 200 мм
Совместимость
все вставки серии STAR

Основные параметры
рабочий газ пропан/природный газ
Входные соединения
кислород G 1/4» RH или G 3/8» RH
горючий газ G 3/8» RH
Применение
пайка, резка, нагрев, термообработка

Рукоятка MINITHERM
Особенности
мини-рукоятка с высокой пропускной способностью
Параметры
рукоятка вес 90 г, длина 120 мм, диаметр 10 мм, ниппели 3,2 мм
рабочий газ ацетилен/водород или пропан/природный газ
Основное применение
сварка, пайка, нагрев
Совместимость
все вставки, микронасадки, микроиглы серии MINITHERM

Особенности
прочная рукоятка из алюминия с высокой пропускной способностью
не требует обслуживания
удобная для ремонта
V-образное расположение вентилей
опция — OXYCON кислородный вентиль с индикацией давления 0-10 бар
Параметры
рукоятка вес 550 г, длина 220 мм, диаметр посадочного места 20 мм
рабочий газ ацетилен или пропан/природный газ
Основное применение
сварка, пайка, нагрев, термообработка
диапазон сварки до 30 мм
диапазон резки до 200 мм
Совместимость
все вставки серии STAR

Особенности
рукоятка с высокой пропускной способностью
V-образное расположение вентилей
опция — кислородный вентиль OXYCON с индикацией давления 0-10 бар
Параметры
рукоятка вес 430 г, длина 210 мм, диаметр посадочного места 15 мм
рабочий газ ацетилен или пропан/природный газ
Основное применение
сварка, пайка, резка, нагрев
диапазон сварки до 14 мм
диапазон резки до 100 мм
Совместимость
все вставки серии STARLET

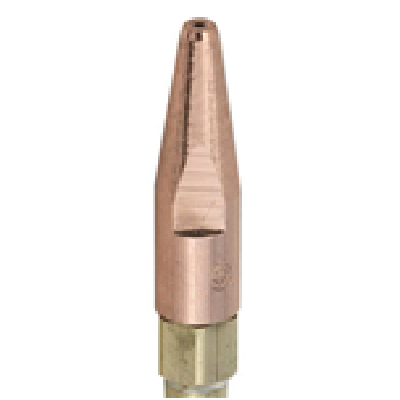

Особенности
модель с усеченным одноструйным соплом
сменное
Тип сопла
центральное пламя
для высоких термических нагрузок
Рабочий газ
ацетилен
Применение
размеры 9-10 для вставки STAR Z-A, SUPERTHERM Z-A

Особенности
одноструйное сопло с термодинамической стабилизацией обеспечивает безопасную сварку и термообработку при высоких тепловых нагрузках
сменное
Тип сопла
центральное пламя
для высоких термических нагрузок
Рабочий газ
ацетилен
Применение
размеры 6-8 для вставки STAR KONSTANTHERM Z-A

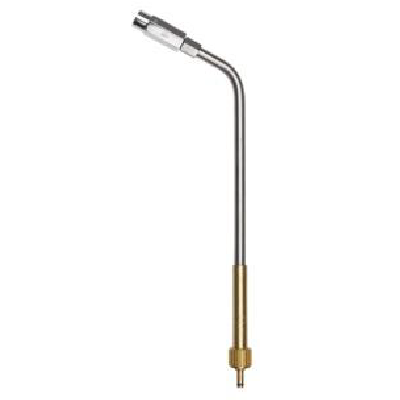

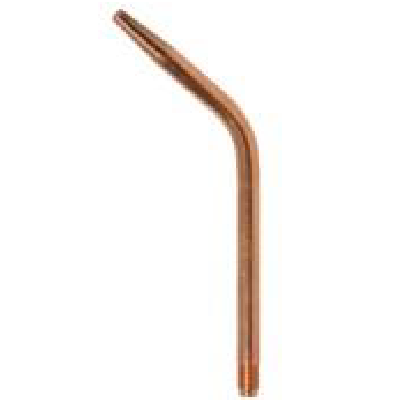

Основные параметры
загнутая (кованая) вставка с соплом, для высокой тепловой нагрузки
Сопло
Z-A 2 усечённое медное сопло (сменное), одноструйное
Рабочий газ
ацетилен
Диапазон сварки
от 0,5 до 30 мм
Область применения
сварка, пайка, термообработка
для работы при высоких термических нагрузках

Особенности
рукоятка с высокой пропускной способностью
опция — кислородный вентиль OXYCON с индикацией давления 0-10 бар
V-образное расположение вентилей
со встроенными устройствами защиты от обратного удара
Параметры
рукоятка вес 480 г, длина 250 мм, диаметр посадочного места 15 мм
рабочий газ ацетилен или пропан/природный газ
Основное применение
сварка, пайка, резка, нагрев
диапазон сварки до 14 мм
диапазон резки до 100 мм
Совместимость
все вставки серии STARLET
