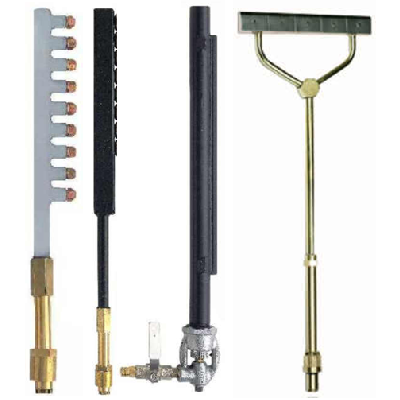

Специальные системы для нагрева

Основные параметры
для рукояток или держателей горелок STAR/SUPERTERM
горелки со сменными многоструйными медными соплами
высота пламени 40 мм
длина зоны нагрева от 200 до 2000 мм.
количество сопел от 11 до 101
Рабочий газ
RBF-PM для пропана, природного газа, RBF-A для ацетилена
Сопло
ацетилен RBF-A
пропан RBF-PM
Область применения
подогрев и последующее нагревание при сварке или кислородной резке
отжиг сварных швов
сгибание и формовка
отжиг и правка

Особенности
с кольцевым выходом пламени
Рабочий газ
серия C-A ацетилен/кислород или водород /кислород
серия C-PMY пропан/кислород или природный газ/кислород
Применение
пайка, термообработка и плавка

Основные параметры
высокопроизводительная горелка с водяным охлаждением, для стационарной нагревательной установки с газосмешивающими соплами
горючий газ и кислород не смешиваются до попадания в подогревающее сопло. Смесительная трубка с водяным охлаждением
горелка чрезвычайно устойчива к обратным ударам пламени, даже при высокой температуре окружающей среды и тепловом излучении
Сопло
FG-A для ацетилена
FG-PMY для пропана, прир. газа
Рабочий газ
ацетилен
пропан, прир. газ
Область применения
автоматический нагрев

Основные параметры
высокопроизводительная горелка с водяным охлаждением, для стационарной нагревательной установки с газосмешивающими соплами
горючий газ и кислород не смешиваются до попадания в подогревающее сопло. Смесительная трубка с водяным охлаждением
горелка чрезвычайно устойчива к обратным ударам пламени, даже при высокой температуре окружающей среды и тепловом излучении
отдельная подача газа на пилотное (запальное) устройство
Сопло
FGZ-A для ацетилена
FGZ-PMY для пропана, прир. газа
Рабочий газ
ацетилен
пропан, прир. газ
Область применения
автоматический нагрев

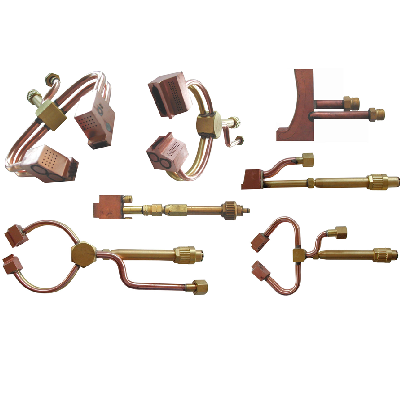

Основные параметры
с водяным охлаждением
высокопроизводительные линейные горелки типа FG-PMY-FG-A производятся только согласно индивидуальным требованиям заказчика и адаптированы к соответствующим требованиям в отношении мощности и геометрии горелки
линейные горелки особенно подходят для использования при температурах нагрева до 1200° C, нагрев больших деталей. И могут использоваться даже в течение длительных периодов времени при чрезвычайно высокой тепловой нагрузке и оставаться устойчивыми к обратным ударам пламени
Доступны следующие модели:
• до 5 сопел высокой мощности, вмонтированных в медный блок с водяным охлаждением
• опционально, с соплами для ацетилена / кислорода (тип FD-A) или пропана, метана, МАПП-газа / кислорода (тип FD-PMY)
• доступны трубы горелки с водяным охлаждением в прямом, угловом или многократно изогнутом исполнениях. Длина определяется в зависимости от области применения
• Со встроенным соплом зажигания или внешней горелкой с поджига
Сопло
FG-A для ацетилена
FG-PMY для пропана, прир. газа
Рабочий газ
ацетилен
пропан, прир. газ
Область применения
автоматический нагрев

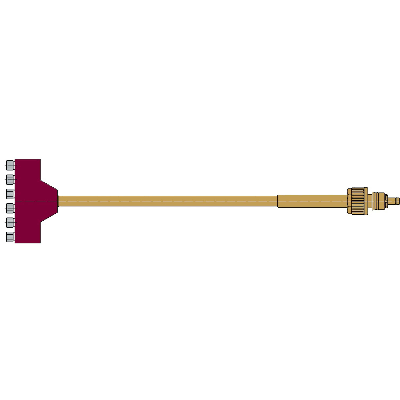

Основные параметры
линейные горелки типа T-PM и T-A сконфигурированы в соответствии с областью применения и особыми требованиями заказчика для требуемого выхода горелки
Возможна поставка следующих моделей:
головка линейной горелки из меди или нержавеющей стали с шириной пламени до 300 мм
количество параллельных сверленых рядов для струй по ширине пламени: 1-7 рядов
головка линейной горелки / или смесительная трубка с (или) (без) водяного охлаждения
длины и варианты наклона смесительной трубки горелки по запросу
для температур нагрева до 1000 °C. Если горелка должна нагреваться до более чем 500°C, путем отраженного излучения, необходимо водяное охлаждение
подходит для рукояток или держателей STAR и SUPERTHERM или держателя SUPERTHERM 30.
Рабочий газ
ацетилен
пропан, прир. газ
Область применения
автоматический нагрев

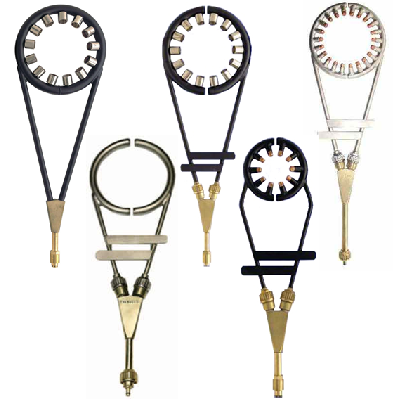

Основные параметры
однорядное просверленное кольцо горелки
замкнутое (RG) или раскладное кольцо (RK) для нагрева кольца горелки в любой точке трубы
кольцо горелки и смесительная трубка из стальной трубы с химическим никелированием
диаметр нагреваемой трубы 50-500 мм
Рабочий газ
модели RK-PMY, RG-PMY пропан, природный газ
Область применения
нагрев

Основные параметры
сменные одноструйные стальные сопла для нагрева
труба горелки, состоящая из бесшовной вытянутой стальной трубки, лакированная черная
с соединением для рукоятки STAR/SUPERTHERM или с инжектором GVEN
Сопло
Z-PM/D 24/3,0
ZF-PM/D 20/2
Рабочий газ
пропан, прир. газ
сжатый воздух
Область применения
автоматический нагрев

Основные параметры
кольцо горелки оборудовано сменными медными соплами
замкнутое (RG) или раскладное кольцо (RK) для нагрева в любой точке трубы
модели RGZ и RKZ — для одноструйных сопел ZK-A 1 (1 отв.)
модели RGF и RKF — для многоструйных сопел FK-A 1 (3 отв.)
кольцо горелки и смесительная трубка из стальной трубы с химическим никелированием.
диаметр нагреваемой трубы 50-600 мм
подходит для рукояток STAR/SUPERTHERM
Рабочий газ
ацетилен
Область применения
нагрев

Основные параметры
кольцо горелки оборудовано сменными стальными соплами с химическим никелированием
замкнутое кольцо (RG) или раскладное кольцо (RK) для нагрева в любой точке трубы
кольцо горелки и смесительная трубка из стали, черное лакированное покрытие
сопла для нагрева с центральным выходом пламени и расположенная по центру щель для стабилизации пламени.
модели RGZ и RKZ — для сопел Z-PM/D 24/3
диаметр нагреваемой трубы 25-600 мм
подходит для рукояток STAR/SUPERTHERM
Рабочий газ
пропан, прир. газ
Область применения
нагрев

Основные параметры
ряды сопел в призматической форме
с высокопроизводительным инжектором типа GVEN для сжатого воздуха
призматические линейные горелки изготавливаются только в соответствии с особыми требованиями заказчика, например
— длина рядов сопел
— тип и мощность сопла
— угол между двумя внешними и центральными рядами сопел
— расстояние между двумя внешними рядами сопел до среднего ряда сопел
— общая длина горелки
горелка будет сконфигурирована в соответствии с областью её применения
Сопло
ZF-PM/D 20/3
Рабочий газ
пропан, прир. газ
сжатый воздух
Область применения
автоматический нагрев труб
